4月29日消息，據上海鋼擎市場透露：近年來，無線測溫、無線局方監測等智能監測傳感器，對預防變電站、開關柜、環網柜、GIS等電力輸配送單元節點的提前燃爆預警、降低用電安全事故起到關鍵作用。因而，電網、電廠、企業用電大戶對無線測溫、無線局放監測等傳感器需求激增。

圖1：上海鋼擎無源無線測溫1

無線測溫必要性 電力行業中高壓開關柜等對高壓電起到分配電源、控制等作用，其內部動靜觸點、連

接點在輸配電運行過程中因松動、氧化、受潮、灰塵等因素導致接觸電阻過大而發熱，該發熱量累積達

到一定的溫度值，就易造成用電安全隱患。

無線測溫傳感器用于測量中高壓帶電物體表面或接點處的溫度。它由溫度傳感器、信號調理放大邏輯控制電路、無線調制/發射電路等組成。

無線測溫組網方式：無線測溫傳感器安裝在下述測溫點，傳感器測得的溫度數據經信號轉變?yōu)闊o線信號發送至測溫采集主機，測溫主機將該信號解析數據（數字信號）通過物聯網無線傳輸至主站層（后臺系統），這樣完成整個系統通信鏈路連接。組網如下圖：

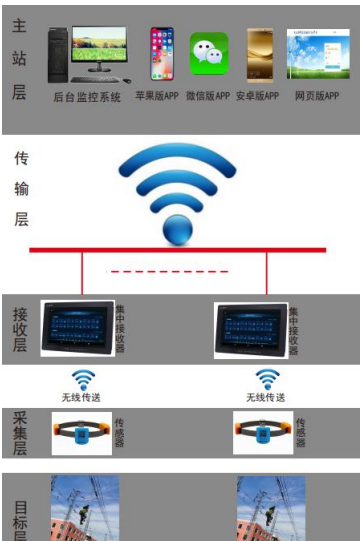

圖2：上海鋼擎無線測溫組網鏈路結構圖
測溫點：1、斷路器；

2、高低壓開關柜動靜觸頭；

3、高壓電纜接頭；

4、箱式變電站；

5、環網柜；

5、高壓母線接頭；

6、主變油溫；

7、隔離開關；

8、接地開關；

9、開關柜母線；

10、開關柜線夾連接處。

......

不間斷無線測溫意義

1、中高壓開關柜等運行設備在線監測，符合電網數字化、智能化運維趨勢，降低人力成本，減少停電維

修次數，為設備運維提供科學、基礎數據，符合設備“狀態檢修”目標。

2、提示設備安全保障，及時、準確、反映設備運行狀態下健康狀態，降低設備故障率，符合“無人值守

變電站”目標。

3、具有重大的經濟效率，在事故醞釀、萌芽期發現隱患并報警，業主單位及時處理隱患點，避免重大事

故發生，因而具有重大經濟效益與社會效益。

4、在我國輸電網奔著500KV及以上超高壓、大容量發展方向，實時在線（如我公司生產的無線測溫、無

線局方監測等智能產品）監測手段具有重要意義，使得對開關柜等輸電節點設備監測無盲區，符合電力

行業發展趨勢。

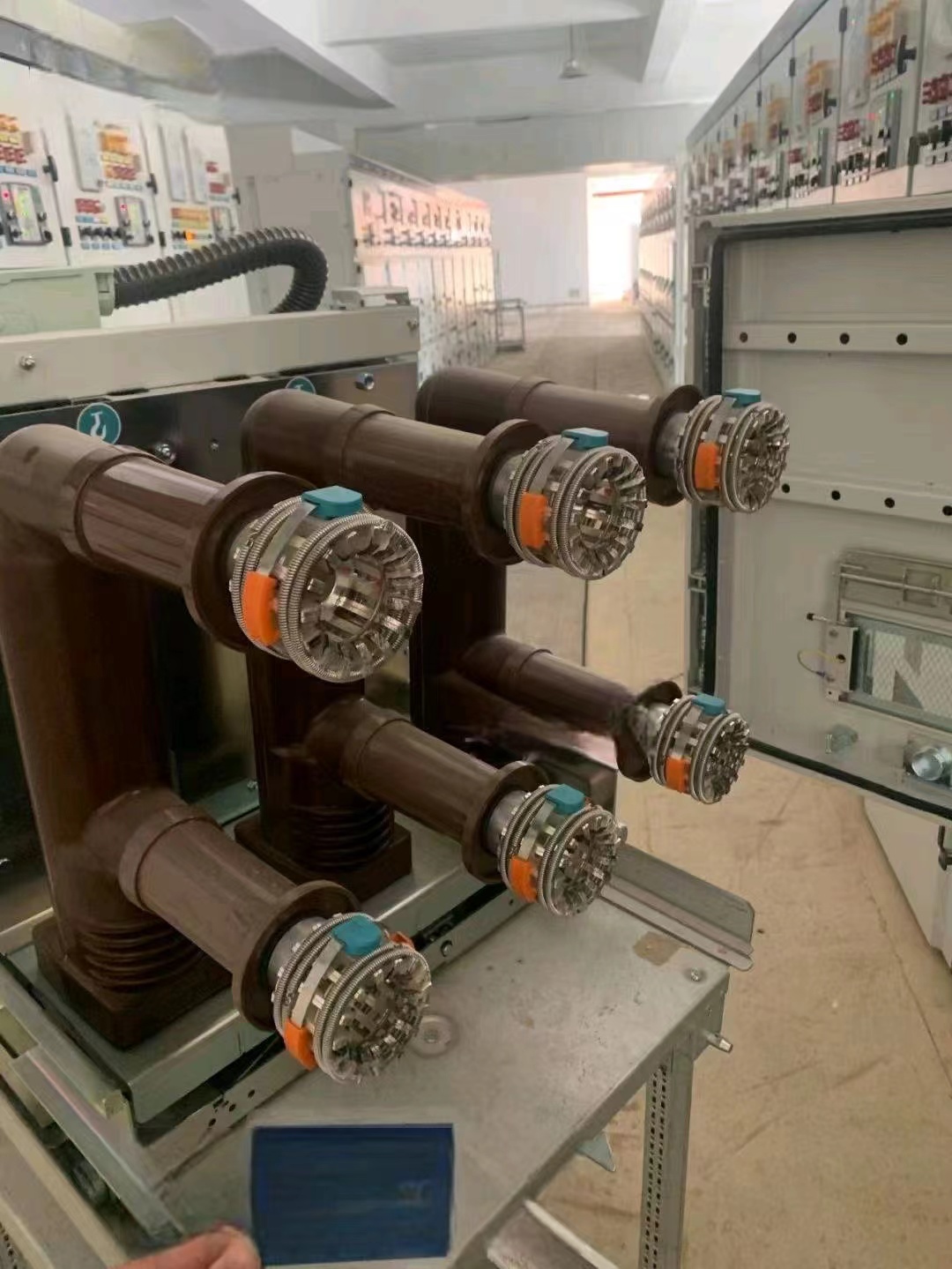

圖3：上海鋼擎無源無線測溫應用于斷路器觸頭（斷路器無線測溫）
中高壓開關柜運維監測

在高壓開關柜內部署無線測溫傳感器、局放探測器實時采集各間隔電纜頭溫度、局放等數據，對開關柜

進行開關健康狀況、局放水平和溫度變化監測。在溫度數據超限時同時啟動相應的空調、加熱、除濕、

排氣等裝置。

電氣接頭無線測溫

對于變壓器、開關柜斷路器上下觸頭壓接點、母排或出線電纜壓接點等重要位置，安裝對應有效的測溫

感知原件以檢測配電系統運行溫度數據；對配電柜周圍環境溫度予以檢測。

低壓柜饋出電纜無線測溫監測

通過無源電纜頭監測傳感器，實時監測低壓電纜溫升情況，協助運維人員提前判斷故障點，減少系統故

障時間。

智能電力遠程測溫系統功能是采用高精度溫度傳感器實時監測金具的工作溫度，傳感器通過無線通訊方

式（433mhz）將溫度信號傳輸?shù)綗o線收發器，無線收發器通過rs485通信方式將溫度信號傳輸?shù)綗o線通信

終端，無線通信終端通過4g網絡把溫度信號傳輸?shù)交旧?，最后在監控主機顯示出各個測溫點溫度信息

。

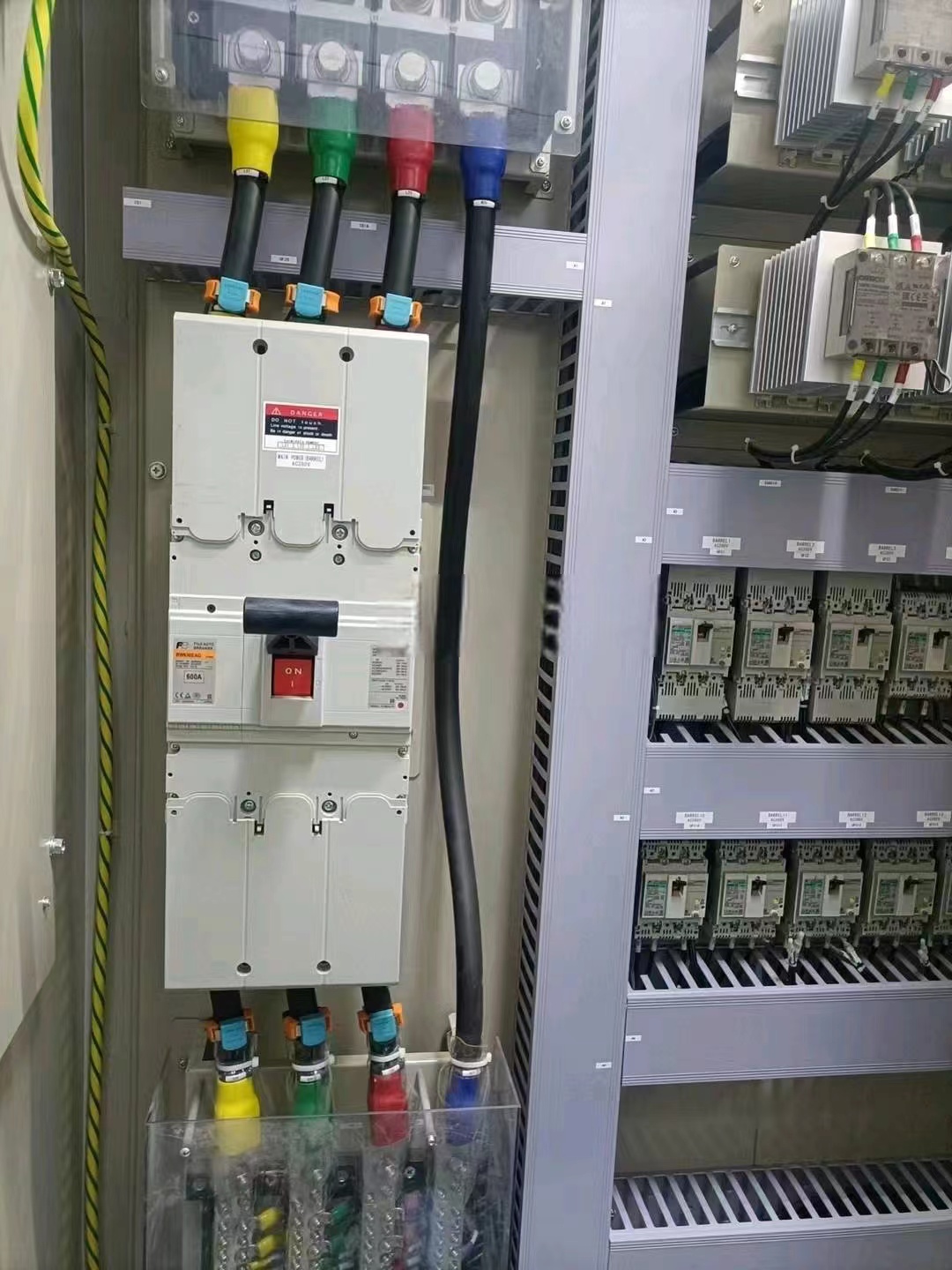

圖4：上海鋼擎無源無線測溫現場圖

高精度無線溫度傳感器在結構上滿足可鑲嵌進線夾中，內置在線夾本體內。無線溫度傳感器應適用于高

低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的

溫度監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，

提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。

以上是上海鋼擎無線測溫（無線局方監測）綜合介紹，詳情請語音溝通。
